司南导航www.scheljs.com：在做数据统计时如何将数据精度以散点图的形式直观的显示出来，将各关键要素以折线图的方式统计出来，用EXCEL的统计结果分辨率较低，清晰度较差，下面介绍如何用Matlab将数据成图。

　　1、 准备图表的数据;

　　以GPGGA数据为例，用EXCEL对采集的数据做初步统计，统计出每个点在纬度和精度方向上的误差及观测时长、数据条数等。

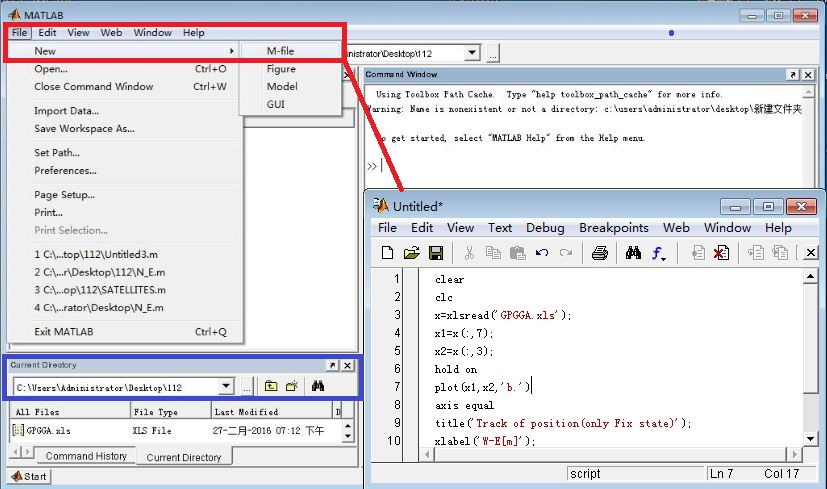

　　2、 打开Matlab程序，选择数据的存储路径并新建M文件。

　　3、 读取数据并设置显示图表的范围;

　　在新建文件框Untitled中输入如下指令读取数据：

　　clear

　　clc %清空缓冲区

　　x=xlsread('GPGGA.xls'); %读取Excel文件GPGGA.xls

　　x1=x(:,7);

　　x2=x(:,3); %读取Excel中的某列数据，以第7、3列数据为例

　　设置图标显示范围：

　　x=(0:25/90000:25) %将X轴设置为数据采集时长为25个小时，数据总条数为90000

　　4、 绘图，并设置相应的参数;

　　plot(x1,x2,'b.') %将数据成图，其中参数'b.' 表示图形的颜色和线型, 例如可修改为’r-‘ 红色点划线

　　hold on %将上面图形保存，并可继续加入下一个图形

　　5、 设置坐标轴属性;

　　axis equal %坐标轴采用等刻度

　　axis([0 25 0 20]) % x轴刻度为0-25;y轴刻度为0-20

　　xlabel('W-E[m]'); %放置x轴坐标标记为W-E[m]

　　ylabel('S-N[m]'); %放置y轴坐标标记为S-N[m]

　　6、 添加图形注释。

　　title('Track of position(only Fix state)'); %设置标题为“Track of position(only Fix state)”

　　legend('NOS','STATE',’HDOP’) %设置图例为“NOS”,”STATE”

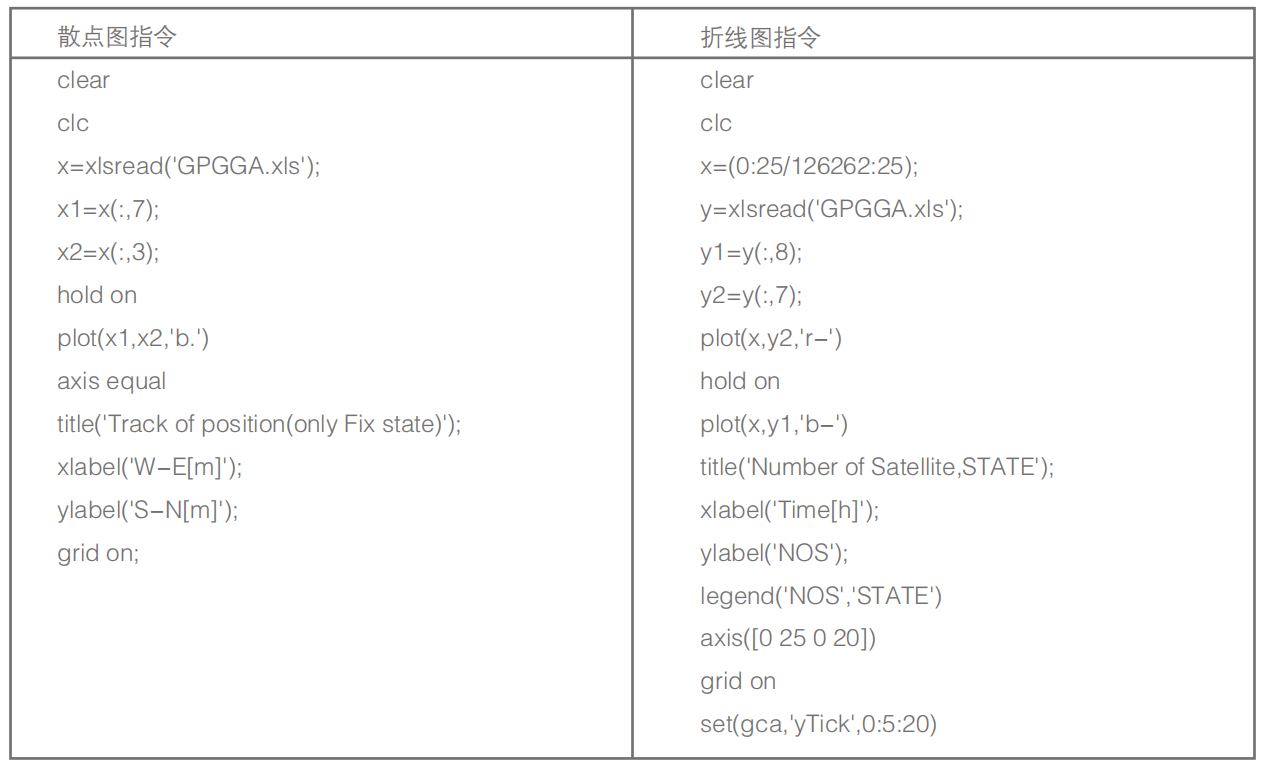

　　综上，对两种图形的指令整理如下：

　　散点图指令折线图指令

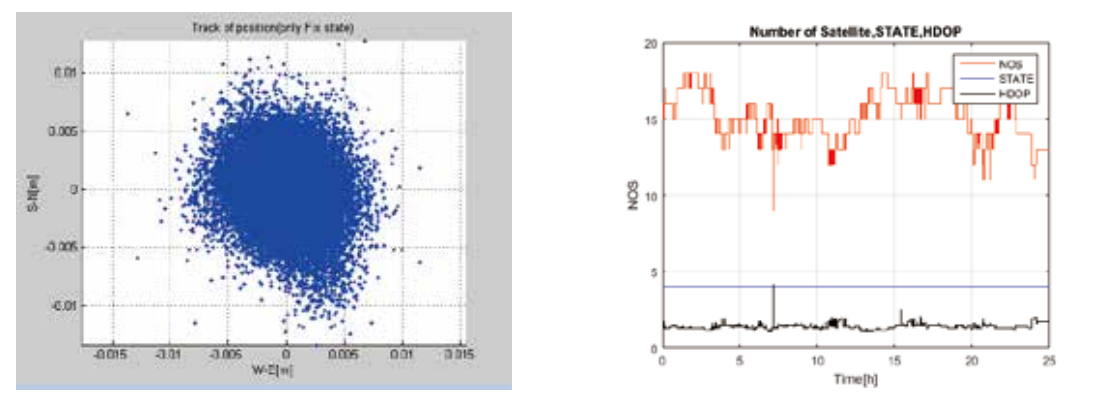

　　7、运行程序Debug->Save and Run，将会输出绘图结果。
