司南导航www.scheljs.com：RTK(Real Time Kinematic)实时动态测量技术，是以载波相位观测为根据的实时差分GPS(RTDGPS)技术，它是测量技术发展里程中的一个突破，它由基准站接收机、数据链、 流动站接收机三部分组成。

　　一、RTK是什么测量仪器?

　　RTK作为一种测量仪器，其适用于布测外业数字测图、摄影测量与遥感以及等级较低的工程测量项目基础控制点。

　　1.传统测量仪器的弊端

　　传统的大地测量、工程控制测量采用三角网、导线网方法来施测，不仅费工费时，要求点间通视，而且精度分布不均匀，且在外业时不知精度如何;采用常规的GPS静态测量、快速静态、伪动态方法，在外业测设过程中也不能实时知道定位精度，如果测设完成后，回到内业处理后发现精度不合要求，还必须返测。

　　2.RTK测量仪器的优势

　　1、作业效率高

　　在一般的地形地势下，高质量的RTK设站一次即可测完5km半径的测区，大大减少了传统测量所需的控制点数量和测量仪器的“搬站”次数，仅需一人操作，每个放样点只需要停留1～2秒，就可以完成作业，其精度和效率是常规测量所无法比拟的。

　　2、定位精度高，没有误差积累

　　只要满足RTK的基本工作条件，在一定的作业半径范围内(一般为5km)，RTK的平面精度和高程精度都能达到厘米级，且不存在误差积累。

　　3、全天候作业

　　RTK技术不要求两点间满足光学通视，只需要满足“电磁波通视和对空通视的要求”，因此和传统测量相比，RTK技术作业受限因素少，几乎可以全天候作业。

　　4、RTK作业自动化、集成化程度高

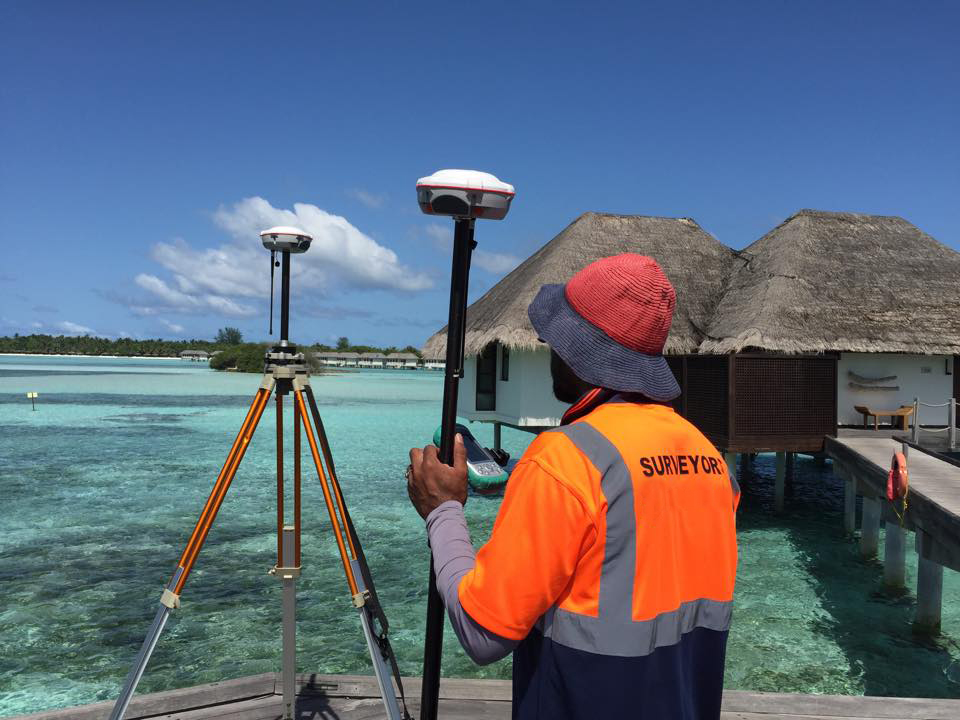

　　RTK可胜任各种测绘外业。流动站配备高效手持操作手簿，内置专业软件可自动实现多种测绘功能，减少人为误差，保证了作业精度。

　　二、RTK的工作原理

　　rtk是实时动态测量，它的工作原理可以按照实时载波相位差分、坐标转换等两部分来进行介绍。

　　1、实时载波相位差分

　　在利用GPS进行定位时，会受到各种各样因素的影响，为了消除这些误差源，必须使用两台以上的GPS接收机同步工作。GPS静态测量的方法是各个接收机独立观测，然后用后处理软件进行差分解算。那么对于RTK测量来说，仍然是差分解算，只不过是实时的差分计算。

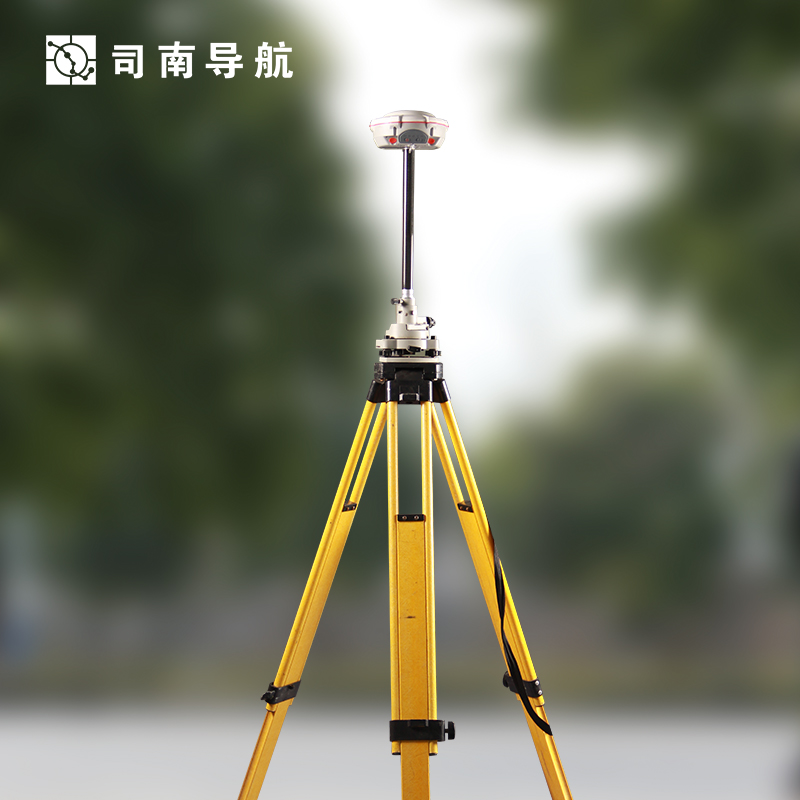

　　也就是说，两台接收机(一台基准站，一台流动站)都在观测卫星数据，同时，基准站通过其发射电台把所接收的载波相位信号(或载波相位差分改正信号)发射出去;那么，流动站在接收卫星信号的同时也通过其接收电台接收基准站的电台信号;在这两信号的基础上，流动站上的固化软件就可以实现差分计算，从而精确地定出基准站与流动站的空间相对位置关系。

　　在这一过程中，由于观测条件、信号源等的影响会有误差，即为仪器标定误差,一般为平面1cm+1ppm，高程2cm+1ppm。

　　2.坐标转换

　　空间相对位置关系不是我们要的最终值,因此还有一步工作就是把空间相对位置关系纳入我们需要的坐标系中。GPS直接反映的WGS-84坐标,而我们平时用的则是北京54坐标系或西安80坐标系,所以要通过坐标转换把GPS的观测成果变成我们需要的坐标。

　　这个工作有多种模型可以实现，我们的软件采用的是平面与高程分开转换，平面坐标转换采用先将GPS测得成果投影成平面坐标，再用已知控制点计算二维相似变换的四参数，高程则采用平面拟合或二次曲面拟合模型，利用已知水准点计算出该测区的待测点的高程异常，从而求出他们的高程。坐标转换也会带来误差，该项误差主要取决于已知点的精度和已知点的分布情况。

　　RTK的测量精度包括两个部分，其一是GPS的测量误差，其二是坐标转换带来的误差。

　　三、结语

　　综上所述，为了保证RTK的高精度,最好有三个以上平面坐标已知点进行校正，而且点精度要均等，并要均匀分布于测区周围,要利用坐标转换中误差对转换参数的精度进行评定。如果利用两点校正,一定要注意尺度比是否接近于1。
