北斗定位定向模块介绍

返回列表
知识分享
作者:
发布时间:2019年10月30日
关注企业公众号:

  司南导航www.scheljs.com:北斗定位定向模块具有完全自主知识产权的多系统高性能SoC芯片研制而成,能够同时支持BD2-B3、BD2-B1、GPS-L1三个频点,实现BD2系统单、双频定位、BD2双频定向的模块产品。模块功耗低、尺寸小,非常适合嵌入式应用,同时具备BD2系统军码模块(包含PRM、加密芯片)功能接口,支持BD2系统军码捕获、跟踪、电文解密处理以及定位功能,是一款小型化高性能的北斗定位定向模块。

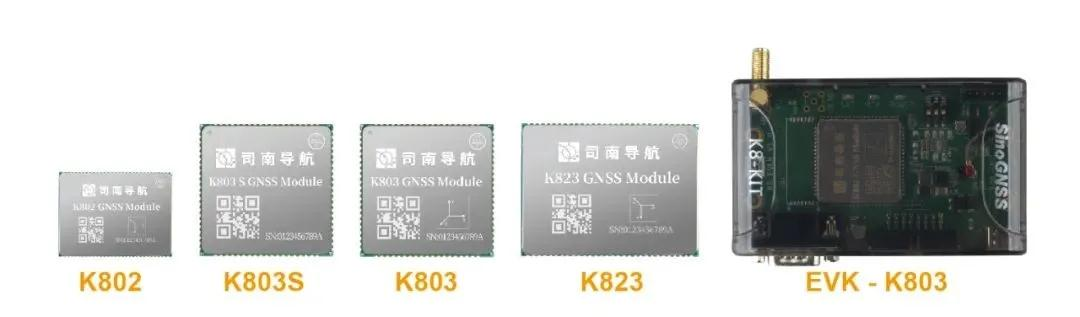

  司南导航自研定位定向模块

  一、北斗定位定向模块的主要功能:

  · 提供GPS系统、北斗RNSS 单、双频定位、测速功能;

  · 同时接收双天线射频信号,实现测向功能,通过对外串口输出GPS单频或者北斗双频定向结果;

  · 具备军码的直接捕获和引导捕获两种方式;

  · 具有导航电文转换及解密功能;

  · 可输出卫星号、卫星概略方位和DOP值;

  · 具有卫星信号功率检测和指示功能;

  · 具有系统完好性信息处理和自主完好性监测(RAIM)及告警功能。

  二、北斗定位定向模块的特点:

  · 采用北斗B1/B3、GPSL1/L2双系统进行联合定位定向,也可以单系统定位定向;

  · 支持动态基站,可以用于二位定向、测姿;

  · 可直接输出PJK平面坐标,易于各种系统集成及机械控制等;

  · 姿态定向不受基线长度限制;

  · 高可靠的载波跟踪技术,为用户提供高质量的原始观测数据;

  · 智能动态灵敏度信号跟踪技术;

  · 100M内存数据存储,可自动记录静态数据;

  · 兼容进口板卡的物理尺寸、电气接口以及指令报文,可完全替代进口板卡。

  一直以来,高精度定位定向市场采用的都是双天线高精度定位定向板卡方案,但是板卡这种产品形态存在面积大、功耗高、成本高等特点,拉高了高精度定位定向市场的门槛,难以形成规模化应用,目前仅在特定的几个行业中应用。

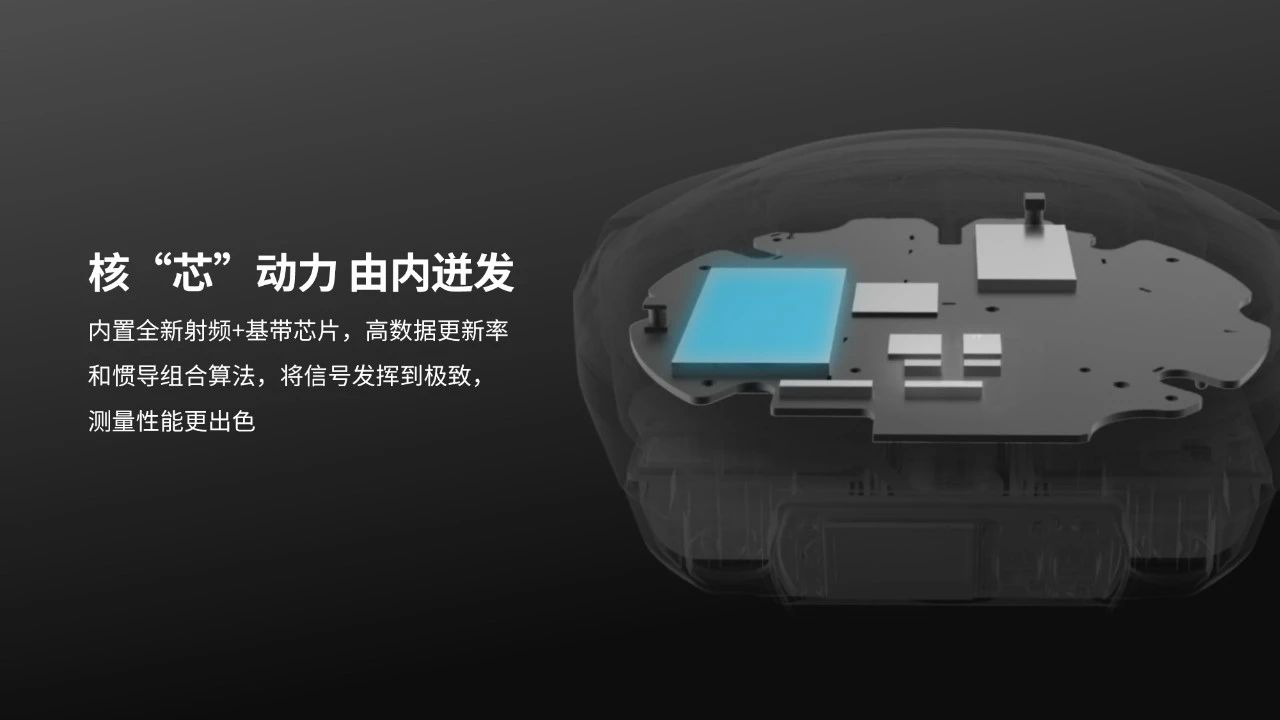

  公司最新高精度核心产品

  随着民用高精度应用逐渐普及,市场上对高精度定位定向的需求也在逐渐扩大。以无人机市场为例,随着无人机在不同行业的广泛应用,其对定位定向方案的成本、体积、功耗都提出了更加严苛的需求。

  司南导航K8系列高精度模块,基于完全自主知识产权的高精度导航定位芯片设计,通过自研Quantum 算法,可以为客户提供高精度定位定向信息。相对于传统高精度定位定向板卡方案,具有如下技术优点:

  · 采用司南导航完全自主知识产权多模多频RTK算法,支持BDS、GPS、GLONASS、GALILEO 四大系统,用户可自主选择三星六频或四星八频,具备恶劣环境融合算法,提供毫米级位置精度。

  · 尺寸相较于国内主流模块尺寸减小36%,可显著减小终端体积,且功耗低至0.85W,便于用户集成使用。

  · 具有窄带抗干扰功能,除了在芯片内集成了窄带抗干扰技术,同时也集成了信号快速捕技术、弱信号跟踪技术、载波周跳探测标识等技术,可保障复杂环境下导航信号的快速捕获、稳定跟踪,提升数据质量,提高数据完好性与可用性。

  司南导航北斗定位模块:http://www.scheljs.com/product/17/
